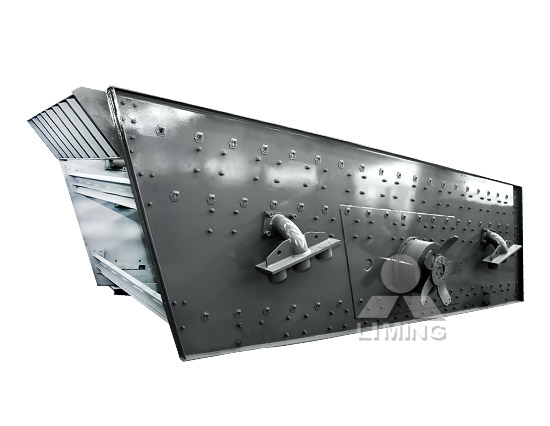

YKN系列振动筛,高强度大激振力的圆振动筛

功能介绍:

YKN系列圆振动筛是在二十多年振动筛设计经验基础上,结合国际的振动筛制造技术开发成功的高强度大激振力的圆振动筛。适用于处理含水分不大于5%、块度大、散密度大的各种矿石、岩

  • 进料粒度:

    400mm

  • 产量:

    70-1650t/h

  • 产品细度或粒度:

    机制砂

  • 硬度要求:

    莫氏硬度8.3以下

  • 更多指数:

    ★★★★★

性能&标准

结构优化

运用有限元分析技术对筛框进行优化计算;侧板采用整体折弯件,不易产生焊接裂纹;激振器通过调整副偏心块的数量,便可以满足不同激振力要求,适应不同振幅的要求。

维修方便

该系列振动筛采用同步齿形带结构,与齿轮同步器相比,重量轻,维修方便;激振器采用外置式块偏心结构,比轴偏心振动器装拆方便,维修更容易;激振器之间用万向节联接,安装更换灵活。

运行稳定

电机与激振器联接采用挠性联轴器,使力矩的传动没有轴向力的传递,从而运行更加稳定。

工作原理

YKN系列振动筛主要由电机传动部,中间轴部件,挠性联轴器,激振器组件,筛框组件等部分组成。

YKN系列振动筛采用偏心块作激振源来带动筛体作圆振动,其工作原理是:筛框通过弹性支撑在底座(或基础)上,偏心块件安装在轴上,轴通过轴承和轴承座安装在筛框的侧板上,主轴旋转时带动偏心块旋转,偏心块产生的惯性力迫使筛框产生振动。随着电动机连续运行,筛机作近似圆轨迹运动,实现筛分作业。

技术参数

:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.

型号 筛网面积(m²) 安装倾角(°) 筛孔尺寸(mm) 最大筛分粒径(mm) 振动次数(r/min) 双振幅(mm) 装机功率(kW) 处理能力(t/h)
2YKN1860 2×10.8 20 5~150 400 800-900 5~9 22 70~400
3YKN1860 3×10.8 20 5~150 400 800-900 5~9 22 70~400
4YKN1860 4×10.8 20 5~150 400 800-900 5~9 30 70~400
2YKN2160 2×12.6 20 5~150 400 800-900 7~11 30 100~600
3YKN2160 3×12.6 20 5~150 400 800-900 7~11 37 100~600
4YKN2160 4×12.6 20 5~150 400 800-900 7~11 45 100~600
2YKN2460 2×14.4 20 5~150 400 800-900 7~11 30 150~850
3YKN2460 3×14.4 20 5~150 400 800-900 7~11 37 150~850
4YKN2460 4×14.4 20 5~150 400 800-900 7~11 45 150~850
2YKN3075 2×21.6 20 5~120 300 700-900 7~10 2×45 200~1200
3YKN3075 3×21.6 20 5~120 300 700-900 7~10 2×45 200~1200
2YKN3672 2×25.92 20 5~120 300 700-900 7~10 2×45 240~1650
3YKN3672 3×25.92 20 5~120 300 700-900 7~10 2×45 240~1650
